Miksi? Vahvistettu polyimidiputki On ensisijainen valinta lääketieteellisiin katetriin
Katetreissa käytetään lääketieteellisesti vahvistettua polyimidiletkua, koska siinä yhdistyvät erittäin ohut seinämä korkea vetolujuus, tarkka vääntömomentin välitys ja vahva taittumiskestävyys. , jonka avulla laiteinsinöörit voivat rakentaa katetrin varret, jotka kulkevat kapeita, mutkaisia verisuonireittejä tinkimättä työnnettävyydestä tai rakenteellisesta eheydestä. Polyimidihartsi itsessään tarjoaa jo erinomaisen mittastabiilisuuden ja kemiallisen kestävyyden, ja kun punottu tai kierretty metallivahvistuskerros lisätään, putki saa mekaanisen lujuuden, jota tarvitaan interventiotoimenpiteiden vaatimiin työntö-, kiristys- ja taivutusliikkeisiin. Tämä yhdistelmä on syy, miksi vahvistetusta polyimidistä on tullut standardi rakennusmenetelmä ohjauskatetrien, mikrokatetrien, jakelusuolien ja pääsylaitteiden välillä, joita käytetään kardiovaskulaarisissa, neurovaskulaarisissa ja perifeerisissä verisuonitoimenpiteissä.
Alla olevissa osissa käydään läpi materiaalitiede, vahvistusrakenteet, suorituskykyerot verrattuna vahvistamattomiin letkuihin, yleiset sovellusalueet ja valmistusnäkökohdat, jotka muovaavat valmiin vahvistetun polyimidikatetrin varren.

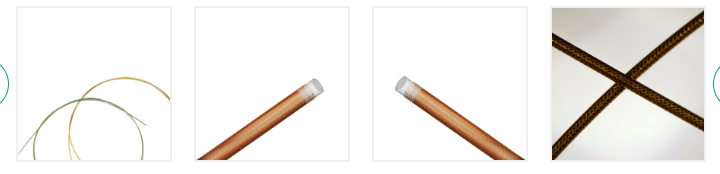

Mikä on lääketieteellisesti vahvistettu polyimidiletku
Vahvistettu polyimidiputki katetria varten on putkimainen komposiittirakenne, joka on rakennettu polyimidipohjakerroksesta, metallivahvikkeesta, kuten ruostumattomasta teräksestä tai nikkelititaanilangasta, ja usein toissijaisesta polymeerivaipasta. Polyimidikerros, joka yleensä levitetään ensin liuotinvalu- tai suulakepuristusprosessilla, muodostaa erittäin ohuen ja mitoiltaan vakaan sisäseinän. Punonta- tai kelausprosessi kiedoi sitten hienon langan pohjakerroksen ympärille, minkä jälkeen ulompi polymeeripinnoite lukitsee vahvistuksen paikoilleen ja luo tasaisen, jatkuvan ulkopinnan.
Tämä kerrostettu lähestymistapa on syy, miksi rakennetta kuvataan usein nimellä punottu polyimidikatetriletku tai käämivahvistettu polyimidiputki lankakerroksen mallin mukaan. Punotut rakenteet suosivat tyypillisesti vääntömomentin siirtoa ja murtumispaineen kestävyyttä, kun taas kierrerakenteet suosivat joustavuutta ja taittumisenkestävyyttä kaarevalla anatomialla.
Ydinrakennuskerrokset
- Sisäinen polyimidivuori: tarjoaa sileän, vähäkitkaisen ontelopinnan ja ohuen, mitoiltaan vakaan pohjaseinän
- Vahvistuskerros: punottu tai kierretty hieno lanka, joka lisää vääntömomentin hallintaa, murtumislujuutta ja taittumiskestävyyttä
- Ulkoinen polymeerivaippa: lukitsee vahvistuksen paikoilleen ja luo tasaisen ulkoprofiilin verisuoniston seurantaa varten
Tärkeimmät materiaaliominaisuudet, jotka tekevät polyimidistä sopivan katetriin
Polyimidi on valittu vahvistettujen katetriputkien pohjakerrokseksi sen ohutseinämäisen lujuuden, lämpöstabiilisuuden ja kemiallisen kestävyyden tasapainon vuoksi. Verrattuna moniin muihin ekstrudoiduissa lääketieteellisissä letkuissa käytettyihin teknisiin polymeereihin polyimidi sallii ohuemman seinämän kantaa samanlaisen mekaanisen kuormituksen, mikä tukee suoraan pienempiä katetrin ulkohalkaisijoita ilman, että se alenee luumenin koosta.
Koska vahvistamaton polyimidi on suhteellisen jäykkä ja voi olla taipuvainen jyrkän taivutussäteen alla, katetriinsinöörit lisäävät punottua tai kierrettyä vahvistusta kompensoimaan kohtalaista joustavuutta ja säilyttäen samalla peruspolymeerin lujuuden ja ohutseinämäiset edut. Tämä on yksi tärkeimmistä syistä lääketieteellisesti vahvistetut polyimidiputket on määritelty sen sijaan, että useimmissa katetrin varren malleissa käytettäisiin pelkästään polyimidia.
Kuinka letitys ja käämitys parantavat katetrin akselin suorituskykyä
Polyimidiputkeen on lisätty vahvistus ratkaisemaan kolme käytännön ongelmaa, joita insinöörit kohtaavat katetrin varsia suunniteltaessa: luumenin läpinäkyvyyden säilyttäminen taivutuksen aikana, pyörimisvääntömomentin välittäminen proksimaalisesta päästä distaaliseen kärkeen ja varjoaineinjektion tai pallon täyttämisen aikana syntyvän sisäisen paineen vastustaminen. Punottu kerros, joka on tyypillisesti valmistettu hienosta ruostumattomasta teräksestä tai nikkelititaanilangasta, joka on kudottu ristikkäin, jakaa jännityksen tasaisesti putken kehän ympärille ja on erityisen tehokas yksi-yhteen vääntömomentin siirtämiseen ohjauskatetrissa ja jakelujärjestelmissä.
Kierretty kerros sitä vastoin kiedoa yhden tai kaksinkertaisen langan kierrekuvioon putken pituudella. Kierukkavahvistusta suositaan yleensä katetrin osissa, joiden on taiputtava tiukkojen anatomisten käyrien läpi, kuten distaalisten mikrokatetrin segmenttien läpi, koska kelan avoin jako vastustaa taipumista ja antaa silti akselin taipua tasaisesti.
Vahvistuskuvioiden vertailu
Monet valmiit katetrin varret eivät ole riippuvaisia yhdestä vahvistustyypistä koko pituudeltaan. Sen sijaan proksimaalinen segmentti voi käyttää tiukempaa punosta työnnettävyyden ja vääntömomentin vuoksi, kun taas distaalinen segmentti siirtyy avoimeen kelaan joustavuuden vuoksi, tekniikkaa, jota kutsutaan vaihtelevan jäykkyyden tai siirtymävyöhykkeen suunnitteluksi. Tämä hybridi lähestymistapa on yleinen vahvistetut polyimidiputket mikrokatetreille jossa distaalisen kärjen on navigoitava pienissä, mutkaisissa suonissa, kun taas proksimaalisen akselin on edelleen siirrettävä työntövoimaa.
Suorituskyvyn vertailu: vahvistettu vs. vahvistamaton polyimidiletku
Vahvistuskerroksen lisäämisen käytännön arvo tulee selvemmäksi, kun verrataan vahvistettua ja vahvistamatonta polyimidiletkua katetrisovelluksissa tärkeimpien suorituskykytekijöiden välillä. Vahvistamattomat polyimidiputket toimivat hyvin suorissa, matalan vääntömomentin sovelluksissa, kuten tietyissä sisäänvienti- tai suojavaippaissa, mutta se on rajoitettu tilanteissa, joissa vaaditaan toistuvaa taipumista, vääntömomentin siirtoa tai suurempaa murtumispaineen vastusta.
Yhteenveto vertailusta
| Suorituskykytekijä | Vahvistamaton Polyimide | Vahvistettu Polyimide |
|---|---|---|
| Vääntömomentti Transmission | Rajoitettu | Vahva, lähes yksittäinen |
| Taittumiskestävyys | Kohtalainen | Parannettu kaarteissa |
| Räjähdyspaine Tolerance | Alempi | Korkeaer |
| Tyypillinen sovellus | Yksinkertaiset vaipat, vuoraukset | Katetrin varret, jakelujärjestelmät |
Missä käytetään lääketieteellisesti vahvistettua polyimidiletkua
Vahvistettua polyimidiletkua esiintyy useissa minimaalisesti invasiivisissa laiteluokissa, koska samat keskeiset edut, ohut seinämä, korkea lujuus ja ennustettava joustavuus, koskevat monia erilaisia kliinisiä tarpeita. Seuraavassa taulukossa on luettelo yleisistä laiteluokista, joissa tämä putkirakenne tyypillisesti löytyy.
| Laitteen luokka | Miksi? Reinforced Polyimide Is Used |
|---|---|
| Ohjaavat katetrit | Vääntömomentti control and thin wall for larger inner lumen |
| Mikrokatetrit | Joustavuus with kink resistance in small vessels |
| Toimitussuojat | Räjähdysvoima laitteen käyttöönoton aikana |
| Pääsy katetriin | Tasainen työnnettävyys mutkaisilla poluilla |
| Ohjattavat katetrin akselit | Ennustettava taivutuskäyttäytyminen kärjen hallinnassa |
Koska kliiniset vaatimukset vaihtelevat menettelyn mukaan, monet laitetiimit työskentelevät a lääketieteellisesti vahvistettujen PI-putkien toimittaja joka voi säätää punoksen tiheyttä, kelan nousua, seinämän paksuutta ja vaippamateriaalia vastaamaan tiettyä katetrimallia sen sijaan, että käytettäisiin yhtä kiinteää eritelmää jokaisella tuotelinjalla.
Mukautetun vahvistetun polyimidiputken suunnittelun huomioitavaa
Vahvistetun polyimidiputken oikean kokoonpanon valinta riippuu useista vuorovaikutuksessa olevista suunnittelumuuttujista. Insinöörit arvioivat tyypillisesti seuraavat tekijät yhdessä eikä erikseen, koska yhden muuttujan, kuten punostiheyden, muuttaminen vaikuttaa muihin, kuten seinämän paksuuteen tai joustavuuteen.
- Langan kuvio: punottu vääntömomenttia vaativille segmenteille, kierretty joustaville distaalisille segmenteille
- Langan materiaali: ruostumaton teräs jäykkyyden parantamiseksi, nikkelititaani elastisen palautumiseen
- Valitse määrä tai pitch: tiheämmät kuviot lisäävät vääntömomenttivastetta ja murtumislujuutta
- Seinän paksuus: ohuemmat seinät maksimoivat luumenin koon, mutta vaativat huolellista vahvistustasapainoa
- Ulkotakin materiaali: vaikuttaa voitelukykyyn, sidoslujuuteen ja akselin yleiseen jäykkyyteen
- Siirtymäalueet: asteittaiset jäykkyyden muutokset vähentävät taipumisen riskiä risteyskohdissa
Koska katetrin varret tarvitsevat usein erilaista mekaanista käyttäytymistä pituudellaan, a räätälöity vahvistettu polyimidiputki rakentaminen on yleinen käytäntö yhden yhtenäisen spesifikaation sijaan. Tämä saavutetaan tyypillisesti vaihtelemalla punoksen tai käämin parametreja osioittain tuotannon aikana, minkä jälkeen segmentit liitetään jatkuvaksi akseliksi.
Valmistusprosessin yleiskatsaus
Vahvistetun polyimidiputken valmistus noudattaa yleensä sarjaa, joka alkaa pohjapolyimidivuorauksesta ja päättyy valmiiseen, vaipalliseen komposiittiputkeen, joka on valmis katetrin kokoonpanoa varten. Vaikka tietyt prosessiparametrit vaihtelevat valmistajien välillä, yleinen työnkulku sisältää seuraavat vaiheet.
Vaihekuvaukset
- Linjan muodostus: polyimidipohjaputki muodostetaan ja kovetetaan tarkkoihin sisä- ja ulkohalkaisijoihin
- Punominen tai kelaaminen: hieno lanka levitetään vuorauksen päälle määritetyllä kuviolla ja jaolla
- Takki: ulompi polymeerikerros levitetään lujikkeen kapseloimiseksi ja ulkopinnan tasoittamiseksi
- Liimaus- ja siirtotyöt: useita segmenttejä liitetään yhteen luomaan vaihtelevaa jäykkyyttä pitkin akselia
- Tarkastus: mitta-, visuaaliset ja mekaaniset tarkastukset varmistavat, että putki täyttää suunnitteluvaatimukset
Tietoja LINSTANTista: Vahvistettujen polyimidiputkien valmistuskumppani
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. perustettiin vuonna 2014 ja on siitä lähtien keskittynyt lääketieteellisten polymeeriputkien ekstruusiokäsittelyyn, pinnoitus- ja jälkikäsittelytekniikkaan. Yritys asettuu sillaksi materiaalitoimittajien ja laitevalmistajien välillä tavoitteenaan tarjota johdonmukaisia ja tehokkaita innovaatioita asiakkaille, jotka työskentelevät katetri- ja minimaalisesti invasiivisten laiteohjelmien parissa. Kuten a vahvistettujen polyimidiputkien toimittaja LINSTANT tukee suulakepuristettuja yksi- ja monikerroksisia putkia, yksi- ja moniluumenisia putkia, yksi-, kaksi- ja kolmikerroksisia ilmapalloletkuja, kela- ja punottuvahvistettuja tuppeja sekä erikoisteknisten materiaalien putkia, mukaan lukien PEEK ja polyimidi.
LINSTANTilla on lähes 20 000 neliömetrin suuruinen puhdistuskonepaja, joka noudattaa GMP:n mukaisia käytäntöjä ja jota tukee 15 maahantuotua suulakepuristuslinjaa, joissa on erikokoisia ruuvikokoja ja yksi-, kaksi- ja kolmikerroksinen koekstruusio, kahdeksan PEEK-ekstruusiolinjaa, kaksi ruiskupuristuslinjaa, lähes 100 jousitus- ja hitsauslaitteistoa sekä hitsaus- ja hitsauslaitteistoa. ja muotoilulaitteet.
Yrityksen tilannekuva
| Metrinen | Kuva |
|---|---|
| Ekstruusioletkun lähtö | 20 000 000 per year |
| Punottu Tube and Sheath Output | 2 000 000 per year |
| Puhdas huonealue | 30 000 neliömetriä, luokka ISO-7 ja ISO-8 |
| Testaus- ja koelaitteet | 1 500 sets |
| Laitekumppanit | 600 |
LINSTANT kuvailee tehtäväänsä tasoittaa tietä materiaaleilla ja innovoimalla välittömän vaikutuksen saavuttamiseksi, ja visiona on vahvistaa maailmanlaajuisesti minimaalisesti invasiivisia lääkinnällisiä laitteita kiinalaisen asiantuntemuksen avulla. Yrityksen perusarvot keskittyvät itsenäiseen innovaatioon, huippuosaamiseen pyrkimiseen, vastuullisuuden priorisoimiseen ja yhteistyöhön menestyksekkäästi, asettamalla se työkumppaniksi tiimeille, jotka arvioivat lääketieteellisesti vahvistetut polyimidiputket supplier katetrin varren kehittämiseen.
Usein kysytyt kysymykset
Q1. Mikä on lääketieteellisesti vahvistettu polyimidiputki?
Se on komposiittikatetriputki, joka on rakennettu ohuesta polyimidivuorauksesta, jossa on punottu tai kierretty metallivahvikekerros ja ulompi polymeerivaippa, jota käytetään antamaan katetrin akseleille lujuutta, vääntömomentin hallintaa ja joustavuutta.
Q2. Mihin vahvistettua polyimidiputkea käytetään?
Sitä käytetään ensisijaisesti katetrin akselien, jakelusuojusten ja pääsylaitteiden rakentamiseen, joissa vaaditaan ohuita seiniä, vääntömomentin siirtoa ja taittumiskestävyyttä samanaikaisesti.
Q3. Miksi polyimidia käytetään lääketieteellisissä letkuissa?
Polyimidi tarjoaa vahvan tasapainon vetolujuuden, lämmönkestävyyden ja kemiallisen kestävyyden välillä erittäin ohuessa seinämässä, minkä ansiosta insinöörit voivat pitää katetrin ulkohalkaisijat pienenä samalla kun luumenin koko säilyy.
Q4. Mitä etuja vahvistetusta polyimidiputkesta on?
Tärkeimpiä etuja ovat parannettu vääntömomentin siirto, suurempi murtumispaineen sietokyky, parempi taittumiskestävyys kaarteissa ja kyky säilyttää ohut seinäprofiili vahvistamattomiin putkiin verrattuna.
Q5. Mitkä lääkinnälliset laitteet käyttävät vahvistettua polyimidiletkua?
Ohjauskatetrit, mikrokatetrit, jakelusuojukset, pääsykatetrit ja ohjattavat katetrivarret ovat yleisiä laiteluokkia, jotka perustuvat tähän letkurakenteeseen.
Q6. Miksi katereissa käytetään vahvistettua polyimidiletkua?
Katetrit vaativat akselin, jota voidaan työntää, kiristää ja taivuttaa kapeiden verisuonireittien läpi, ja vahvistuskerros antaa ohuelle polyimidipohjalle näihin liikkeisiin tarvittavan mekaanisen lujuuden.
Q7. Mikä on vahvistettu polyimidikatetriletku?
Se viittaa erityisesti polyimidiputkeen, jossa on punottu tai kierretty vahvistuskerros käytettäväksi katetrin varsirakenteena tai sen sisällä.
Q8. Kuinka vahvistettu letku parantaa katetrin suorituskykyä?
Vahvistus jakaa mekaanisen rasituksen putkea pitkin, mikä parantaa vääntömomenttivastetta, vastustaa taittumista navigoinnin aikana ja lisää vastustuskykyä sisäiselle paineelle toimenpiteiden, kuten varjoaineruiskeen, aikana.
Q9. Mikä on vahvistettu katetrin varsi?
Vahvistettu katetrin varsi on vahvistetulla letkulla rakennetun katetrin päärunko, jossa usein yhdistetään erilaisia punos- tai kierukkakuvioita sen pituudella tasapainottaakseen työnnettävyyttä distaalisen joustavuuden kanssa.
Q10. Mikä on paras materiaali katetrin varrelle?
Jokaiselle katetrin varrelle ei ole olemassa yhtä parasta materiaalia, koska valinta riippuu menettelystä, mutta vahvistettu polyimidi valitaan laajalti, kun ohuen seinämän lujuus, vääntömomentin hallinta ja joustavuus on tasapainotettava yhdessä.
