Pikavastaus: Mitä Lääketieteellinen polyimidiletku Käytetään
Lääketieteellinen polyimidiletku on ohutseinämäinen korkean suorituskyvyn muoviputki, joka on puristettu tai valettu polyimidihartsista ja jota käytetään pääasiassa vuorauksena, vaipana tai rakennekerroksena katetrien, mikrokatetrien, ohjauslankojen ja muiden vähän invasiivisten kuljetuslaitteiden sisällä. Se on valittu, koska polyimidistä voidaan muodostaa erittäin ohuita, tarkkoja seiniä, joissakin malleissa alla 0,001 tuumaa , säilyttäen silti merkittävän vetolujuuden, korkean lämpötilan stabiilisuuden ja liuottimen kestävyyden, yhdistelmä, jota tavallinen nylon tai standardi PTFE-letku ei yleensä pysty vastaamaan samalla seinämänpaksuudella. Yleisiä käyttötarkoituksia ovat katetrin vuoraukset, mikrokatetrin varret, ohjauslankapinnoitteet, sisäänvientivaipan vuoraukset, neurovaskulaariset ja kardiovaskulaariset pääsylaitteet, lääkkeenantokomponentit ja endoskooppiset instrumenttikanavat.
Alla olevat osiot kattavat materiaalin ominaisuudet, sisäisen rakenteen, mitoituksen, polyimidin ja PTFE:n ja PEEK:n vertailun, valmistusnäkökohdat sekä joukon usein kysyttyjä kysymyksiä, jotka on kerätty todellisesta laitesuunnittelusta ja hankintakeskusteluista lääketieteellisten polyimidiputkien ympärillä.

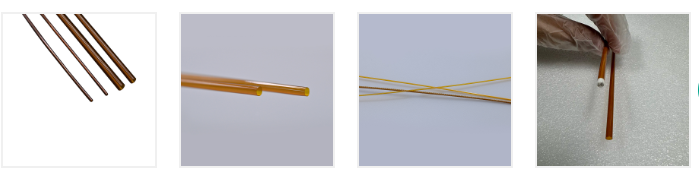

Mitä lääketieteellinen polyimidiletku todella on
Polyimidi on aromaattinen polymeeri, joka on rakennettu toistuvista imidisidosista, kemiallinen rakenne, joka antaa materiaalille muoville epätavallisen lämpö- ja mekaanisen stabiilisuuden. Putkimuodossa polyimidihartsi prosessoidaan tyypillisesti ekstruusiolla tai jatkuvalla valumenetelmällä tuurnalle, mikä on osa sitä, miksi lääketieteelliset polyimidiputket voivat saavuttaa paljon ohuempia seinämiä kuin mitä useimpien muiden teknisten muovien ekstruusio pystyy luotettavasti pitämään. Valmiissa putkessa on usein polyimidikalvomateriaaleihin liittyvä ominainen meripihkanruskea tai kullanruskea sävy, mikä on visuaalinen ominaisuus, jonka ansiosta se on myös helppo tunnistaa kokoonpanon aikana.
Koska ohutseinämäinen lääketieteellinen polyimidiputki pitää laitteen ulkoprofiilin pienenä ja antaa silti todellista mekaanista tukea, se valitaan usein pohjavuoraukseksi monikerroksisten katetrivarsien sisällä, missä jokainen millimetrin murto-osa lisätystä seinämänpaksuudesta vähentää työskentelyontelolle käytettävissä olevaa tilaa. Tämä on keskeinen syy, että mikrokatetrien ja muiden tilanrajoitteisten hermo- ja verisuonityökalujen polyimidiletkuista on tullut vakiomateriaalivalinta pienikokoisilla pääsyalustoilla työskentelevien laiteinsinöörien keskuudessa.
Polyimidiletkua arvostetaan myös sen suhteellisen alhaisen kitkapinnan ja tasaisen sisähalkaisijan toleranssin vuoksi, millä molemmilla on merkitystä, kun putkea käytetään polyimidikatetrin vuorauksena, jonka ympärille rakennetaan jäykempi ulkovarsi tai vahvistuspunos.
Putken sisällä: Tyypillinen kerrosrakenne
Lääketieteellistä polyimidiletkua käytetään harvoin kokonaan sellaisenaan valmiissa laitteessa. Se on yleisemmin pohja- tai vuorauskerros monikerroksisessa katetri- tai vaipparakenteessa. Alla oleva leikkauskaavio näyttää yleisen järjestelyn, vaikka kerrosten tarkka yhdistelmä vaihtelee laitteen suunnittelun mukaan.
- Ulkopinta - valinnainen voiteleva tai värikoodattu ulkokerros, joka levitetään pohjaputken päälle käsittelyä ja tunnistamista varten.
- Vahvike punos tai kela - valinnainen metalli- tai polymeeripunos kerrosten välissä lisäämään vääntövastusta ja vääntömomentin siirtoa.
- Polyimidi seinä (pohjaputki) - Ensisijainen suulakepuristettu tai valettu polyimidikerros, joka kantaa suurimman osan putken mekaanisista ja lämpöominaisuuksista.
- Lumen (sisäreikä) - putken läpi kulkeva avoin kanava, joka on mitoitettu kohdelaitteen toimintoon, kuten ohjauslankareitti tai lääkkeenantokanava.
- Täysi putken pituus - jatkuva valmis putki, joka on valmistettu ennen kuin se leikataan laitekohtaisiin työpituuksiin.
Laitteen suunnittelun kannalta tärkeät ominaisuudet
Lämpöstabiilisuus
Polyimidi säilyttää mekaaniset ominaisuutensa laajemmalla lämpötila-alueella kuin useimmat lääkinnällisissä laitteissa käytetyt putkimuovit, millä on merkitystä uudelleenvirtausliitosvaiheiden, sterilointijaksojen ja kaikissa prosesseissa, joissa putki altistuu lämmölle samalla, kun siihen kiinnitetään muita komponentteja.
Mekaaninen lujuus suhteessa seinämän paksuuteen
Lääketieteellisen polyimidiputken määrittävä piirre on se, kuinka paljon vetolujuutta se säilyttää jopa erittäin ohuella seinämänpaksuudella. Tämän ansiosta insinöörit voivat suunnitella ulkohalkaisijaltaan pienen laitteen, joka silti kestää repeytymistä tai irtoamista navigoinnin aikana mutkaisen anatomian kautta.
Kemiallinen ja liuottimien kestävyys
Polyimidi kestää hyvin monia yleisiä liuottimia ja puhdistusaineita, joita käytetään laitteen valmistuksen aikana, mikä vähentää vuorauksen hajoamisen riskiä monikerroksisen katetrin asennuksen jälkeen liimaus-, pinnoitus- tai sulatusvaiheissa.
Dielektrinen ja sähköinen eristys
Polyimidi on vahva sähköeriste, ominaisuus, joka siirtyy sen laajasta käytöstä joustavissa piirien ja johtojen eristyssovelluksissa lääketieteen ulkopuolella, ja se on tärkeä laitteissa, jotka integroivat anturi- tai ablaatioelementtejä letkun lähellä.
Laitteen kokoonpanon pinnan ominaisuudet
Suhteellisen sileä, vähäkitkainen sisäpinta ja tiukka sisähalkaisijan toleranssi tekevät polyimidiputkesta käytännöllisen polyimidikatetrin vuorauksena, jonka läpi ohjauslangat tai muut instrumentit liukuvat toistuvasti toimenpiteen aikana.
Tyypillinen mitoitus laitesovelluksen mukaan
Alla olevassa taulukossa on yhteenveto yleisistä sisähalkaisija-alueista, jotka näkyvät yleisissä laiteluokissa, joissa käytetään lääketieteellisiä polyimidiletkuja katetriin ja niihin liittyviin annostelujärjestelmiin. Tarkka koko määräytyy aina laitteen tietyn suunnittelun ja kohteen anatomian mukaan.
| Laitteen luokka | Tyypillinen sisähalkaisija | Tyypillinen kerrosrooli |
|---|---|---|
| Neurovaskulaarinen mikrokatetri | Noin 0,4 mm | Pohjavuori punoksen alla |
| Diagnostinen katetri | Noin 0,9 mm | Sisävuori |
| Ohjauslangan vuoraus | Noin 0,3 mm | Pinnoite tai kelan kansi |
| Esittelijä Sheath Liner | Noin 1,2 mm | Sisävuori under braid |
| Endoskooppinen työkanava | Noin 2,8 mm | Toimiva kanavavuori |
| Lääkkeiden jakelukatetri | Noin 0,6 mm | Toimitus lumenin vuoraus |
Yleiset seinän paksuusvaihtoehdot ja toleranssit
Ohutseinäisiä lääketieteellisiä polyimidiletkuja valmistetaan tyypillisesti useille vakioseinäpaksuuksille, mikä antaa laitesuunnittelijoille lähtökohdan ennen mukautetun mitoituksen pyytämistä. Koska polyimidin suulakepuristustoleranssit voidaan pitää tiukoina suhteessa seinämän kokonaispaksuuteen, ohuimmatkin vakiovaihtoehdot ovat käytännöllisiä kantaviin vuoraussovelluksiin puhtaasti kosmeettisten päällysteiden sijaan.
Polyimidi versus PTFE ja PEEK lääketieteellisiin letkuihin
PTFE-putkia käytetään laajalti, kun äärimmäisen alhainen kitka ja laaja kemiallinen inertisyys ovat etusijalla, mutta sitä ei yleensä voida suulakepuristaa samoihin ohuisiin, tiukoihin toleranssiseiniin kuin lääketieteellisillä polyimidiletkuilla, ja se on taipumus virua enemmän kuormituksen alaisena. PEEK-putki tarjoaa vahvan mekaanisen sitkeyden, ja se valitaan usein jäykemmille akseliosille, mutta sen seinämän paksuuskyky erittäin pienillä halkaisijoilla on tyypillisesti vähemmän edullinen kuin polyimidi, ja se on vaikeampi materiaali käsitellä ultraohuiksi vuorauksiksi.
Käytännössä monissa monikerroksisissa katetrimalleissa käytetään polyimidia sisävuorauksena sen ohuen seinämän lujuuden ja mittatarkkuuden vuoksi, PTFE:tä voitelevana sisäpinnoitteena, jossa luistokyky on etusijalla, ja PEEK-muovia tai vastaavia teknisiä muoveja jäykemmissä proksimaalisissa akselin osissa, joissa massan mekaaninen sitkeys on tärkeämpää kuin seinämän ohuus.
| Omaisuus | Polyimidi | PTFE | PEEK |
|---|---|---|---|
| Ohut seinän ominaisuus | Erittäin korkea | Kohtalainen | Alempi |
| Pinnan voitelukyky | Kohtalainen | Erittäin korkea | Kohtalainen |
| Bulkkimekaaninen sitkeys | Hyvä ohuille seinille | Alempi, prone to creep | Korkea |
Omaisuuden säilyttäminen korotetussa lämpötilassa
Uudelleenvirtausliitos, lämpökutistusvaiheet ja sterilointiprosessit altistavat katetrin komponentit korotetulle lämpötilalle valmistuksen tai valmistuksen aikana. Alla olevassa havainnollistavassa kaaviossa verrataan polyimidin, PTFE:n ja PEEK:n suhteellisten ominaisuuksien säilymistrendejä prosessoinnin tai käytön lämpötilan noustessa perustuen yleisiin materiaalien käyttäytymismalleihin, joihin viitataan yleisesti polymeeritekniikan resursseissa, eikä tietyn laboratoriotestin perusteella.
Missä lääketieteellisiä polyimidiletkuja käytetään yleisesti
Mikrokatetrien polyimidiletku on yksi näkyvimmistä sovelluksista, mutta materiaali näkyy laajemmissa laitekategorioissa, kun sen ohuen seinämän ja mittojen stabiilisuuden edut otetaan huomioon.
- Neurovaskulaariset pääsylaitteet, mukaan lukien mikrokatetrit, joita käytetään pienten, mutkaisten aivosuonien navigointiin.
- Kardiovaskulaariset katetrit, joissa polyimidikatetrin vuoraus tukee punottua tai kierrettyä ulkovartta.
- Ohjainlankapinnoitteet ja -vuoraukset, jotka tarvitsevat ohuen, mitoiltaan vakaan ulkopeiton.
- Sydämen ja perifeeristen verisuonten rakenteellisiin toimenpiteisiin käytettävät sisäänvientitupit ja jakelujärjestelmät.
- Endoskooppiset instrumenttikanavat ja työkanavan vuoraukset.
- Lääkkeen ja nesteen annostelukatetrin luumenit, joissa kemiallinen kestävyys kuljetettavalle aineelle on tärkeää.
- Elektrofysiologiset ja diagnostiset katetrivarret, joissa yhdistyvät polyimidivuoraus tunnistus- tai ablaatiokomponentteihin.
Valmistukseen liittyviä huomioita laiteinsinööreille
Ekstruusio versus monikerroksinen koekstruusio
Yksikerroksinen lääketieteellinen polyimidiletku toimii hyvin erillisenä vuorauksena, mutta monet mallit vaativat monikerroksisia tai usean luumenin rakenteita, jotka on rakennettu yhtenä jatkuvana prosessina, mikä vähentää loppupään kokoamisvaiheiden ja liitosten määrää valmiissa laitteessa.
Punoksen ja kelan integrointi
Kun vaaditaan vääntömomentin siirtoa tai kiertymisvastusta, polyimidipohjaputken päälle lisätään punos- tai kierukkakerros ennen ulkovaipan levittämistä. Prosessi vaatii tiukasti alla olevan vuorauksen mittakonsistenssin hallinnan, jotta vältetään epätasainen vahvistuspeitto.
Värikoodaus ja tunnistus
Koska yhdessä laitteessa voi olla useita luumeneja tai kerroksia, valmistuksen aikana käytetään usein värikoodattuja ulkopinnoitteita tai pigmentoituja kerroksia auttamaan käyttäjiä ja kokoonpanoteknikoita erottamaan samankokoiset putket.
Mukautetut koko- ja toleranssipyynnöt
Vakioseinänpaksuus- ja halkaisijavaihtoehdot kattavat yleisimmät laitealustat, mutta työskentely lääketieteellisen polyimidiletkujen toimittajan kanssa, joka pystyy vastaamaan mukautettuihin mitoituspyyntöihin, on hyödyllistä laitteille, joilla on epätavalliset luumen- tai profiilivaatimukset.
Yleiset virheet, jotka tulee välttää määritettäessä polyimidiletkua
- Seinän paksuuden määrittäminen vahvistamatta, miten se toimii suunnitellun punos- tai kelavahvistuskerroksen kanssa.
- Pinnan voitelukyvyn ero PTFE:hen verrattuna huomioimatta, kun ohjauslangan luistokyky on etusijalla.
- Oletetaan, että yksi seinämän paksuus toimii koko laitteen pituudella sen sijaan, että harkittaisiin suippenevia tai siirtymävyöhykkeitä.
- Toimittajan valinta vahvistamatta sisähalkaisijan toleranssia ahtaissa onteloissa.
- Hylätään varhaiset keskustelut lääketieteellisen polyimidiletkujen valmistajan kanssa siitä, kuinka putki sitoutuu vierekkäisiin kerroksiin kokoonpanon aikana.
Tietoja Ningbo Linstant Polymer Materialsista
Perustamisestaan vuonna 2014 lähtien Ningbo Linstant Polymer Materials Co., Ltd. on erikoistunut lääketieteellisten polymeeriputkien ekstruusiokäsittelyyn, pinnoitukseen ja jälkikäsittelyyn. Yhtiön keskittyminen lääkinnällisten laitteiden valmistajiin keskittyy tarkkuuteen, tasaiseen tuotantoon ja monipuoliseen prosessikehityskykyyn.
Linstantilla on valvottu, lähes 20 000 neliömetrin suuruinen työpajaympäristö, joka on varustettu 15 maahantuodulla suulakepuristuslinjalla, jotka kattavat erikokoiset ruuvit yksi-, kaksois- ja kolmikerroksisella koekstruusiokyvyllä, kahdeksalla PEEK-ekstruusiolinjalla, kahdella ruiskupuristuslinjalla, lähes 100 sarjaa kudonta-, jousitus- ja pinnoituslaitteita sekä pinnoituslaitteita.
Tuotevalikoimaan kuuluvat suulakepuristetut yksi- ja monikerroksiset letkut, yksi- ja moniluumeniset letkut, yksi-, kaksi- ja kolmikerroksiset ilmapalloletkut, kela- ja punotut vahvistetut vaipat, erikoismateriaalista valmistetut PEEK- ja PI-putket sekä valikoima pintakäsittelyratkaisuja. Lääketieteellisten polyimidiletkujen valmistajana ja lääketieteellisten polyimidiputkien toimittajana Linstant noudattaa filosofiaa, jonka mukaan materiaalit ovat perusta ja käsityötaito on avainasemassa, rakentamalla toisiinsa yhdistettyjä alustoja fluoroplastille, polyimideille, punosprosesseille ja pintakäsittelytöille.
Tytäryhtiöiden kautta, jotka hoitavat omia erikoisalojaan ja säilyvät tiiviisti koordinoituina, ryhmä pyrkii syventämään tuoteinnovaatioita ja palvelun laatua lääketieteellisen luokan polyimidiletkujen toimittajana kumppaneille lääketieteellisen teknologian alalla.
Usein kysytyt kysymykset
Q1. Mikä on lääketieteellinen polyimidiletku?
Polyimidihartsista suulakepuristettu tai valettu ohutseinämäinen muoviputki, jota käytetään vuorauksena, vaipana tai rakennekerroksena katetrien, mikrokatetrien ja vastaavien minimaalisesti invasiivisten laitteiden sisällä.
Q2. Mihin polyimidiletkua käytetään?
Sitä käytetään yleisesti katetrin vuorauksena, mikrokatetrin varren komponenttina, ohjauslangan pinnoitteena, sisäänvientivaipan vuorauksena ja työkanavan vuorauksena endoskooppisissa instrumenteissa.
Q3. Miksi polyimidia käytetään lääketieteellisissä laitteissa?
Siinä yhdistyy erittäin ohut saavutettavissa oleva seinämäpaksuus merkittävään vetolujuuteen, lämpöstabiilisuuteen ja kemialliseen kestävyyteen, yhdistelmää, jota on vaikea sovittaa yhteen muiden putkimuovien kanssa samalla seinämänpaksuudella.
Q4. Mitkä ovat polyimidiputkien edut?
Keskeisiä etuja ovat ohuen seinämän lujuus, tiukka mittatoleranssi, korkeiden lämpötilojen kestävyys, hyvä kemikaalien kestävyys ja vahvat sähköeristysominaisuudet.
Q5. Missä sovelluksissa lääketieteellisiä polyimidiputkia käytetään?
Neurovaskulaariset ja sydän- ja verisuonikatetrit, mikrokatetrit, ohjainlangan vuoraukset, sisäänvientivaipat, endoskooppiset kanavat ja lääkkeenantokatetrit käyttävät kaikki yleisesti polyimidiletkuja.
Q6. Sopiiko polyimidiletku katetriin?
Kyllä, katetrien polyimidiletku on yleinen valinta sisävuorauskerrokseksi, erityisesti halkaisijaltaan pienissä ja monikerroksisissa katetrivarsissa.
Q7. Mitä eroa on polyimidi- ja PTFE-letkujen välillä?
Polyimidi generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Polyimidi vs PEEK, mikä on parempi lääketieteellisiin letkuihin?
Kumpikaan ei ole yleisesti parempi. Polyimidi sopii ohutseinämäisiin vuoraussovelluksiin, kun taas PEEK valitaan usein jäykemmille proksimaalisille akseliosille, joissa bulkkimekaaninen sitkeys on tärkeämpää kuin seinämän ohuus.
