Miksi PEEK-letku on kuuma Medtechissä?

PEEK-putket ovat saamassa jalansijaa Medtechissä – tässä miksi

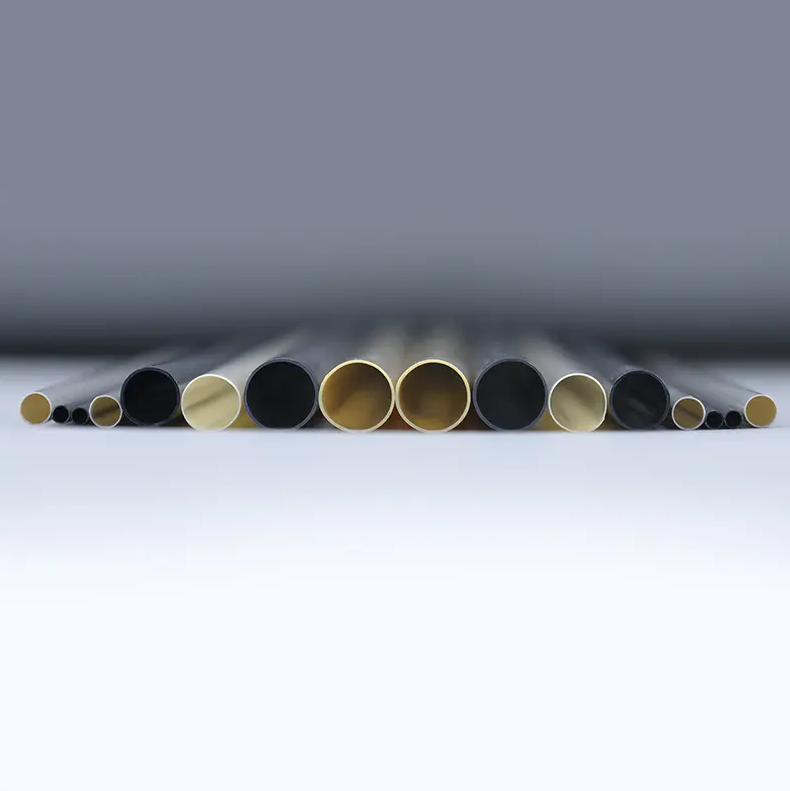

PEEK-letku (polyeetteriketoni). on tullut yksi halutuimmista materiaaleista lääkinnällisten laitteiden valmistuksessa. Sen ainutlaatuinen yhdistelmä korkeiden lämpötilojen kestävyyttä (yli 250 °C), poikkeuksellista mekaanista lujuutta, biologista yhteensopivuutta ja kemiallista inerttiä tekee siitä käytännössä korvaamattoman vaativissa kliinisissä ympäristöissä. Toisin kuin perinteiset polymeeriputket, PEEK tarjoaa suorituskyvyn, joka kattaa metallien ja muovin välisen kuilun – kriittinen etu, kun lääketieteen laitteet kasvavat pienemmiksi, älykkäämmiksi ja monimutkaisemmiksi.

Sydän- ja verisuonikatetreista selkärangan kirurgisiin työkaluihin PEEK-letkut eivät ole vain materiaalivalinta – se on suunnittelun mahdollistaja. Tässä artikkelissa kerrotaan tarkalleen, miksi lääketieteellinen teknologiateollisuus nojaa PEEKiin, mitä sovelluksia se hallitsee ja mitä on otettava huomioon hankittaessa.

Mikä tekee PEEK-letku Erotu teknisesti

PEEK on puolikiteinen kestomuovi, jonka suorituskykyprofiili vastaa vain harvat polymeerit. Sen käyttöönotto medtechissä perustuu mitattavissa oleviin materiaaliominaisuuksiin:

PEEK:n korkea kiteisyys merkitsee suoraan parempaa lämpöstabiilisuutta ja parempaa mekaanista kantavuutta – molemmat olennaisia uudelleenkäytettävissä kirurgisissa instrumenteissa, jotka käyvät läpi toistuvia sterilointijaksoja. Kyky kestää autoklaaviolosuhteita toistuvasti ilman mittavääristymiä on ratkaiseva tekijä monille OEM-valmistajille.

Tärkeimmät lääketieteelliset sovellukset PEEK-letkujen kysynnän lisäämiseen

PEEK-letku ei ole yleinen ratkaisu – se viihtyy tietyissä korkean panoksen yhteyksissä, joissa perinteiset materiaalit jäävät vajaaksi.

Kardiovaskulaariset interventiokatetrit

Interventiokardiologiassa katetrin akseleissa on yhdistettävä työnnettävyys, vääntömomentin välitys ja joustavuus – usein alle millimetrin seinämän paksuudella. PEEK-letku mahdollistaa korkea tarkkuus tiukoilla sisähalkaisijatoleransseilla , joka on olennaista ohjainlangan yhteensopivuuden ja varjoainetoimituksen kannalta. Se myös vastustaa taittumista monimutkaisten verisuonitoimenpiteiden aikana kohdistuvien navigointivoimien alla.

Endoskoopit ja minimaalisesti invasiiviset laitteet

Endoskooppiset instrumentit vaativat letkun, joka säilyttää mittatarkkuuden toistuvan höyrysteriloinnin aikana. PEEKin alhainen kosteuden absorptio (alle 0,5 %) estää turvotusta ja hajoamista, joka heikentää PTFE- tai PA-letkuja ajan myötä. Tämä tekee siitä suositellun valinnan jäykkien ja taipuisten endoskooppien työkanaviin, insufflaatioportteihin ja instrumenttien varsiin.

Selkärangan ja ortopedisen kirurgian työkalut

PEEK:n radiolucenssi – se ei häiritse röntgen- tai MRI-kuvausta – tekee siitä ainutlaatuisen soveltuvan ortopedisiin ja selkäydinkirurgisiin instrumentteihin. Kirurgit voivat visualisoida leikkauskentän ilman artefaktien häiriöitä, mikä on kriittinen turvallisuusetu. Näissä toimenpiteissä PEEK-letkua käytetään ohjauskanyylissä, laajennuksissa ja huuhtelu-/imujärjestelmissä.

Urologian katetrit

Urologisten katetrien on navigoitava monimutkaisessa anatomiassa samalla kun ne vastustavat biologista likaantumista. PEEKin pinnan sileys ja kemikaalien kestävyys vähentävät ruostumista ja bakteerien tarttumista pehmeämpiin polymeerivaihtoehtoihin verrattuna. Erityisesti litotripsia- ja ureteroskopiatyökaluissa PEEK-letkun jäykkyyden ja seinämän paksuuden suhde mahdollistaa ohuet profiilit rakenteellista eheyttä tinkimättä.

Sähkökirurgiset pihdit ja energialaitteet

PEEK on erinomainen sähköeriste, jonka dielektrinen lujuus ylittää 19 kV/mm. Sähkökirurgisissa instrumenteissa, kuten bipolaarisissa pihdeissä tai RF-ablaatiokatetrissa, PEEK-letku toimii eristävänä vaipana aktiivisten elektrodien ympärillä, suojaamalla ympäröivää kudosta ja estämällä tahattoman energiapurkauksen.

Medtechin lisäksi: PEEK-letku lähitoimialoilla

Vaikka lääketekniikka on päämarkkina, PEEK-putkien lämpö- ja mekaaniset ominaisuudet luovat vahvaa kysyntää kahdella muulla alalla:

• Sähkötupakka ja höyrytyslaitteet: PEEK-letkua käytetään eristävänä lämmönkestävänä putkena lämmityselementtikokoonpanoissa, joissa sen on säilytettävä mittojen vakaus jatkuvassa lämpökierrossa yli 200 °C:ssa. Sen alhainen myrkyllisyys ja kemiallinen inerttiys ovat kriittisiä turvallisuusetuja kuluttajille suunnatuissa sovelluksissa.
• Armeija ja ilmailu: PEEK-letkua käytetään hydraulilinjoissa, polttoainejärjestelmän osissa ja avioniikkajohdoissa, joissa painon vähentäminen, liekinkestävyys (PEEK läpäisee UL94 V-0 syttyvyystestin) ja tärinän sietokyvystä ei voida neuvotella. Sen suorituskyky-painosuhde kilpailee metallivaihtoehtojen kanssa monissa ilmailu- ja avaruusalajärjestelmissä.

Hankintanäkökohtia: Mitä etsiä PEEK-putkien toimittajalta

Kaikkia PEEK-letkuja ei valmisteta samalla tavalla. Ekstruusioprosessi ja materiaalin koostumus vaikuttavat merkittävästi mittatoleransseihin, pinnan viimeistelyyn ja mekaaniseen koostumukseen. Arvioidessaan toimittajia lääketieteen insinöörien tulee arvioida:

1. Mittojen tarkkuus: Katetritason sovelluksissa seinämän paksuustoleranssien odotetaan olevan ±0,01 mm tai tiukempi. Varmista jäljitettävien laatuasiakirjojen avulla.
2. Monikerroksinen ja moniluumeninen ominaisuus: Monimutkaiset katetrimallit vaativat usein koekstrudoituja rakenteita. Varmista, että toimittaja voi tuottaa yksi-/kaksi-/kolmikerroksisia ja moniluumenisia konfiguraatioita PEEKissa.
3. Vahvistusvaihtoehdot: Punotut tai spiraalikierretyt vahvistetut PEEK-vaipat tarjoavat vääntömomentin hallinnan ja vääntymiskestävyyden vaativissa katetrin akseleissa. Varmista, että toimittaja tarjoaa tämän integroituna tuotteena.
4. Pintakäsittelyn saatavuus: Hydrofiiliset pinnoitteet, voitelevat pinnat ja plasmakäsittelyt ovat usein välttämättömiä laitteen lopullisessa kokoonpanossa. Vertikaalisesti integroitu toimittaja vähentää läpimenoaikaa ja validointitaakkaa.
5. Sääntelyn mukainen jäljitettävyys: ISO 13485 -sertifiointi, biologisen yhteensopivuuden testaus ISO 10993 -standardin mukaisesti ja täydellinen materiaalin jäljitettävyys ovat lääkinnällisten toimitusketjujen perusvaatimuksia.

LINSTANT on erikoistunut lääketieteellisen tarkkuuden putkiin ja tarjoaa kattavan tuotevalikoiman, joka vastaa suoraan näihin hankintakriteereihin. Heidän tuotevalikoimansa kattaa suulakepuristetut yksi- ja monikerroksiset letkut, yksi- ja moniluumeniset kokoonpanot, yksi-/kaksi-/kolmikerroksiset ilmapalloletkut, spiraali- ja punotut vahvistetut vaipat ja erikoismateriaaliputket, mukaan lukien PEEK- ja PI (polyimidi)-putket. LINSTANT tarjoaa myös laajan valikoiman pintakäsittelyratkaisuja, mikä tekee niistä tehokkaan yhden lähteen kumppanin monimutkaisiin katetri- ja laiteohjelmiin, joissa yhteiskehitys ja tiukka laadunvalvonta ovat tärkeitä.

PEEK vs. muut korkean suorituskyvyn polymeeriputket: suora vertailu

PEEK:n valitseminen vaihtoehtojen, kuten PTFE:n, PI:n (polyimidi) tai PEBA:n sijaan, riippuu laitekohtaisista vaatimuksista. Alla oleva taulukko korostaa tärkeimmät kompromissit:

PEEKin etu näkyy eniten missä rakenteellisen jäykkyyden, toistuvan steriloinnin ja kuvantamisen yhteensopivuuden on oltava rinnakkain . Kun joustavuus on ensisijainen vaatimus (esim. distaaliset katetrin kärjet), PEBA- tai nailonpohjaiset materiaalit voivat olla suositeltavia – niitä käytetään usein yhdessä PEEK-akselin kanssa koekstruusio- tai liimauskokoonpanossa.

Valmistuksen haaste: PEEKin tarkkuusekstruusio

PEEK ei ole helppo puristaa. Sen sulamisprosessin lämpötila ylittää 380 °C, ja kapea prosessointiikkuna vaatii erittäin valvottua ekstruusiolaitteistoa ja kokeneita prosessiinsinöörejä. Yleisiä tuotannon haasteita ovat:

• Lämpöhajoaminen, jos käsittelylämpötiloja ei hallita tarkasti
• Tiukan OD/ID-keskeisyyden saavuttaminen ohutseinäisissä putkissa (seinämän paksuus alle 0,1 mm)
• Tasaisen kiteisyyden säilyttäminen tuotantoajoissa, mikä vaikuttaa suoraan mekaaniseen suorituskykyyn
• Pintakäsittelyn tasaisuus loppupään pinnoitus- tai liimausprosesseissa

Nämä esteet tarkoittavat, että vain osalla sopimusvalmistajia on tekninen kyky tuottaa jatkuvasti lääketieteellisiä PEEK-letkuja mittakaavassa. Toimittajaa arvioitaessa prosessin validointitietojen (IQ/OQ/PQ-dokumentaatio) ja kykyindeksien (Cpk ≥ 1,33 kriittisten mittojen osalta) pyytäminen tarjoaa objektiivisen mittauksen valmistuksen kypsyydestä.

Näkymät: Miksi PEEK-putkien kysyntä jatkaa kasvuaan

Globaalit PEEK-markkinat arvostettiin noin 845 miljoonaa dollaria vuonna 2023 ja sen ennustetaan kasvavan yli 7 prosentin CAGR:llä vuoteen 2030 mennessä, ja lääkinnälliset laitteet ovat nopeimmin kasvavia loppukäyttösegmenttejä. Useat rakenteelliset suuntaukset vahvistavat tätä kehityskulkua:

• Laitteiden miniatyrisointi: Kun interventiotoimenpiteet siirtyvät kohti vähemmän invasiivisia lähestymistapoja, letkuprofiilit kutistuvat, kun taas suorituskykyodotukset pysyvät samoina – täsmälleen PEEK-ratkaisu toimii parhaiten.
• Robotiikka ja digitaalikirurgia: Robottiavusteiset kirurgiset järjestelmät asettavat instrumenttien akseleille suuret vääntömomentti- ja aksiaalikuormitusvaatimukset. PEEK-letku tukee näiden alustojen vaatimaa jäykkyyden ja halkaisijan välistä suhdetta.
• Uudelleenkäytettävien instrumenttien kysyntä: Kestävyyden aiheuttamat paineet ajavat osan OEM-valmistajista takaisin kohti uudelleenkäytettäviä laitteita, jotka kestävät satoja sterilointisyklejä – luokkaa, jossa PEEK:llä ei ole vertaansa polymeerien joukossa.
• Nopeasti kasvavien menettelyjen luokkien laajentaminen: Rakenteelliset sydän-, neuromodulaatio- ja ablaatiohoidot ovat kaikki laajentumassa, mikä kukin luo uutta kysyntää korkean suorituskyvyn katetrin varren materiaaleille.

Laiteinsinööreille ja hankintatiimeille, jotka navigoivat materiaalien valinnassa, PEEK-letku edustaa hyvin validoitua, erittäin luotettavaa valintaa jolla on kokemusta vaativimmista lääkinnällisten laitteiden luokista. Tärkeintä on tehdä yhteistyötä valmistajan kanssa, joka on varustettu selviytymään suulakepuristuksen monimutkaisuudesta ja täyttämään lääketieteellisten toimitusketjujen edellyttämät dokumentaatiostandardit.
