Mihin kutisteputkia käytetään?

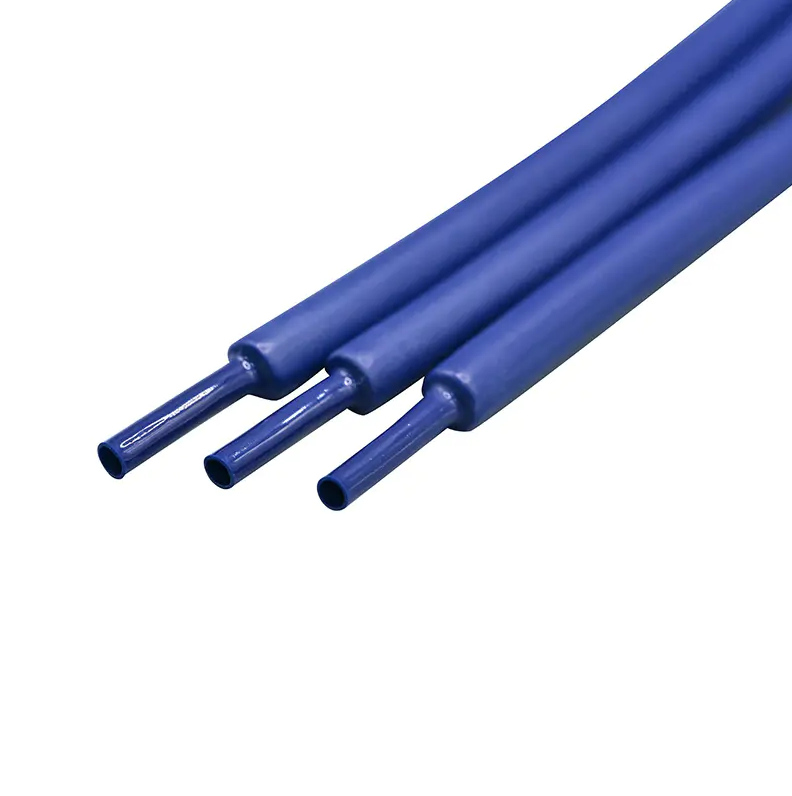

Kutisteputki on termoplastinen putki, joka kutistuu altistuessaan lämmölle ja muodostaa tiiviin suojaholkin johtojen, komponenttien tai lääketieteellisten laitteiden ympärille . Sitä käytetään ensisijaisesti sähköeristykseen, mekaaniseen suojaukseen, vedonpoistoon, niputukseen ja tiivistykseen – ja lääketieteellisissä sovelluksissa sillä on ratkaiseva rooli katetrin rakentamisessa, laitteen kapseloinnissa ja putkikokoonpanojen tarkassa mittojen hallinnassa.

Perustoiminnot Kutisteputki

Kutisteputket palvelevat monenlaisia toiminnallisia rooleja eri toimialoilla. Näiden ydinsovellusten ymmärtäminen auttaa insinöörejä ja suunnittelijoita valitsemaan oikean materiaalin ja seinämän paksuuden erityistarpeisiinsa.

• Sähköeristys: Peittää paljaat johtimet, juotosliitokset ja liittimet oikosulkujen estämiseksi ja suojaa jopa useiden kilovolttien jännitteeltä seinämän paksuudesta riippuen.
• Mekaaninen suojaus: Suojaa kaapelit ja komponentit hankaukselta, kemikaaleilta, UV-säteilyltä ja kosteudelta.
• Vedonpoisto: Vähentää jännitystä kaapelin sisääntulokohdissa ja pidentää liittimien käyttöikää jakamalla taivutusvoimat suuremmalle alueelle.
• Niputtaminen ja järjestäminen: Ryhmittää useita johtoja tai putkia yhdeksi, hallittavaksi kokoonpanoksi.
• Tunnistus ja värikoodaus: Saatavana useissa väreissä piirimerkintöjä varten, mikä mahdollistaa nopean ja virheettömän huollon.
• Tiivistys: Liimalla vuoratut versiot luovat vesitiiviitä, ympäristöystävällisiä tiivisteitä jatkosten ja liittimien ympärille.


Kutisteputket lääkinnällisten laitteiden valmistuksessa

Lääketeollisuus edustaa yhtä vaativimmista sovellusympäristöistä kutisteputkille. Tässä se ei ole vain suojaholkki - se on suunniteltu komponentti, jolla on välittömiä vaikutuksia potilasturvallisuuteen . Lääketieteellistä kutisteputkia käytetään seuraavissa kriittisissä prosesseissa:

Katetrin rakentaminen ja kerrosten laminointi

Kutisteputkia käytetään katetrin asennuksen aikana kerrosten kiinnittämiseksi, ulkohalkaisijan säätelemiseksi ja sileiden, atraumaattisten profiilien luomiseksi. Tyypillinen pallokatetrin varsi voi käyttää a kaksikerroksinen kutistusprosessi laminoida punottu vahvistuskerros sisävuorauksen päälle, jolloin saavutetaan yli 20 atm:n murtumispaineet säilyttäen samalla verisuonten navigointiin tarvittava joustavuus.

Kärjen muotoilu ja distaalisen pään muotoilu

Tarkka lämmön annostelu kutisteputkien avulla mahdollistaa yhdenmukaisen kärkien geometrian – ratkaisevan tärkeätä katetrien ohjaamisessa mutkaisten verisuonten läpi. Toleranssit lääketieteellisen kärjen muodostamisessa pidetään usein sisällä ±0,01 mm , joka vaatii letkun, jonka kutistumissuhde on ennakoitava ja tasainen joka erässä.

Antureiden ja elektronisten komponenttien kapselointi

Vähän invasiiviset laitteet sisältävät usein paineantureita, termopareja tai kuvantamiselementtejä niiden distaalisissa päissä. Kutisteputki tarjoaa bioyhteensopivan kotelon, joka suojaa näitä komponentteja kehon nesteiltä säilyttäen samalla sähköisen eristyksen laitteen koko käyttöiän ajan.

Akselin siirtymä- ja jäykkyysgradienttitekniikka

Valmistajat suunnittelevat hallitun joustavuusgradientin käyttämällä kutisteputkia, joiden durometrit ja seinämän paksuus vaihtelevat katetrin varren eri vyöhykkeillä. jäykkä proksimaalisesti työnnettävyyden vuoksi, joustava distaalisesti jäljitettävyyden vuoksi . Tämä tekniikka on keskeinen nykyaikaisessa interventiokatetrisuunnittelussa, ja se on yksi kokeneiden lääketieteellisten letkuasiantuntijoiden kanssa työskentelyn tärkeimmistä eduista.

Yleiset materiaalit ja niiden ominaisuudet

Materiaalin valinta määrää kutistumislämpötilan, joustavuuden, kemikaalinkestävyyden ja bioyhteensopivuuden. Alla olevassa taulukossa on yhteenveto yleisimmin käytetyistä materiaaleista sekä lääketieteellisissä että teollisissa yhteyksissä:

Avainparametrit, jotka määritetään valittaessa Kutisteputki

Väärän letkun valitseminen voi johtaa käsittelyvirheisiin, delaminaatioon tai mittojen poikkeamiseen. Seuraavat parametrit on määriteltävä selkeästi ennen hankintaa tai prosessin kehittämistä:

• Toimitettu (laajennettu) sisähalkaisija: Sen on oltava suurempi kuin substraatin ulkohalkaisija mahdollistaakseen helpon lataamisen alustan vääristymättä.
• Talteen otettu (kutistunut) sisähalkaisija: Sen on vastattava valmiin kokoonpanon lopullista tavoitemittaa täyden lämpökutistumisen jälkeen.
• Talteenotettu seinämän paksuus: Määrittää mekaanisen lujuuden ja sen, kuinka paljon letku vaikuttaa valmiin laitteen kokonaishalkaisijaan.
• Kutistussuhde: Yleiset suhteet ovat 2:1, 3:1 ja 4:1; korkeammat suhteet tarjoavat suuremman alustan peittävyyden vaihtelevilla halkaisijoilla.
• Aktivointilämpötila: Sen on vastattava alla olevien materiaalien ja valmiiksi levitettyjen liimojen tai pinnoitteiden lämmönsietokykyä.
• Bioyhteensopivuussertifikaatti: ISO 10993 -yhteensopivuus on pakollinen kaikille potilaskontakteissa lääketieteellisissä sovelluksissa käytettäville materiaaleille.

Teollisuus- ja ilmailusovellukset

Lääketieteellisten laitteiden lisäksi kutisteputket ovat johtosarjan valmistuksen perusta auto-, ilmailu- ja teollisuusautomaatiossa. Ilmailussa, MIL-DTL-23053 säätelee kutisteputkien teknisiä ominaisuuksia, jotka edellyttävät palonestokykyä, nesteenkestävyyttä ja jatkuvaa käyttölämpötiloja välillä −55°C - 150°C tai enemmän. Autosovelluksissa käytetään liimalla vuorattua polyolefiinia säänkestävissä konepellin alla olevissa liittimissä, joissa tärinä ja lämpökierto aiheuttavat samanaikaisesti sekä mekaanista että kemiallista rasitusta. Teollisuusrobotiikassa joustava lämpökutiste suojaa nivelliitoksissa olevia kaapeleita, jotka voivat käydä läpi kymmeniä miljoonia joustojaksoja koneen käyttöiän aikana.

Kuinka LINSTANT soveltaa lämpökutistetekniikkaa lääketieteellisissä polymeeriletkuissa

LINSTANT on omistautunut lääketieteellisille polymeeriputkille perustamisestaan vuonna 2014 lähtien ja on erikoistunut ekstruusiokäsittelyyn, pinnoitus- ja jälkikäsittelyteknologioihin lääkinnällisten laitteiden valmistajille maailmanlaajuisesti. Yrityksen ydintyö liittyy suoraan kutisteputkien sovelluksiin: katetrin akselin rakentaminen, ilmapalloputken laminointi ja jäykkyysgradienttitekniikka riippuvat tarkasta kutistusprosessin ohjauksesta, jonka LINSTANT on kehittänyt yli vuosikymmenen keskittyneen valmistuskokemuksen aikana.

LINSTANTin tuotevalikoima kattaa kaikki katetrin ja lääketieteellisten letkujen rakentamisen tarpeet:

• Yksi- ja monikerroksinen ekstrudoitu letku katetrin varren rakentamiseen
• Yhden luumenin ja moniontelon kokoonpanot monimutkaisiin, monitoimikatetreihin
• Yksikerroksinen, kaksikerroksinen ja kolmikerroksinen ilmapalloletku — ydinsovellus, jossa lämpökutistuva laminointi määrittää suoraan ilmapallon murtumislujuuden, vaatimustenmukaisuusprofiilin ja mittojen yhtenäisyyden
• Spiraali- ja punotut vahvistetut vaipat, jotka on suunniteltu työnnettävyyden ja vääntömomentin siirtämiseen verisuonikäyttölaitteissa
• PEEK- ja polyimidiputket (PI) vaativiin teknisiin sovelluksiin, jotka vaativat äärimmäistä kemiallista ja lämmönkestävyyttä
• Pintakäsittelyratkaisut, mukaan lukien hydrofiiliset pinnoitteet, joita käytetään usein kutistusprosessin jälkeen parantamaan voitelukykyä verisuoni- ja urologisissa laitteissa

LINSTANTin sitoutuminen lääkinnällisten laitteiden valmistajiin perustuu tarkat prosessikehitysmahdollisuudet ja vakaa, toistettava tuotanto — Kaksi ominaisuutta, joista ei voida neuvotella, kun kutisteputki toimii rakenneosana eliniän kannalta kriittisissä laitteissa, joissa jopa muutaman mikronin mittavariaatio voi vaikuttaa kliinisiin tuloksiin.

Parhaat käytännöt hakemiseen Kutisteputki lääketieteellisessä valmistuksessa

Tasaisten tulosten saavuttaminen – erityisesti lääkinnällisten laitteiden tuotannossa – vaatii kurinalaista prosessinhallintaa lämpökutistesovelluksen jokaisessa vaiheessa:

1. Käytä kalibroituja lämmönlähteitä: Lämpöpistoolit, uunit ja karapohjaiset uudelleenvirtausjärjestelmät on kalibroitava ±5°C:een tai paremmaksi tasaisen kutistumisen varmistamiseksi ilman alla olevien materiaalien liiallista käsittelyä.
2. Säädä karan mittoja tarkasti: Karan OD määrittää valmiin kokoonpanon palautetun ID:n; tuurnan mittavaihtelut ovat ensisijainen poikkeamien lähde katetrin laminoinnissa.
3. Esikuivaus hygroskooppiset materiaalit: Materiaalit, kuten Pebax®, imevät ympäristön kosteutta, mikä voi aiheuttaa tyhjiä tai pintavikoja kutistuskäsittelyn aikana; esikuivaus 60–80 °C:ssa 4–8 tuntia on vakiokäytäntö ennen käsittelyä.
4. Vahvista kutistusprofiilit ensimmäisen tuotteen tarkastuksella: Mittaa talteen saatu ulkohalkaisija, seinämän paksuus ja pinnan laatu ensimmäisistä tuotantoyksiköistä ennen kuin sitoudut koko tuotantoon.
5. Dokumentoi ja ohjaa jäähtymisnopeudet: Nopea jäähdytys voi lukita jäännösjännityksen; ohjattu, asteittainen jäähdytys tukee mittojen vakautta, erityisesti monikerroksisissa katetrilaminaatioissa, joissa eri materiaaleilla on erilaiset lämpölaajenemiskertoimet.

Usein kysyttyjä kysymyksiä kutisteputkista

Mikä kutistussuhde on paras lääketieteelliseen katetrin laminointiin?

Useimmissa katetrin laminointiprosesseissa a 2:1 PET-kutisteputki ohuella talteenotettu seinällä (0,0005″–0,002″) on vakiovalinta. 4:1-suhdetta käytetään, kun laajennetun halkaisijan on sovitettava monenlaisia ​​substraattikokoja, kuten laitoksissa, joissa tuotetaan useita katetrikokoja jaettuun kiinnikkeeseen.

Voiko lämpökutisteletku liittää kerroksia yhteen ilman liimaa?

Monissa katetrin laminointiprosesseissa kutistuvan putken puristusvoima – yhdistettynä lämpöön, joka pehmentää alla olevia polymeerikerroksia – riittää luomaan laminaattisidoksen ilman erillistä liimaa. Kuitenkin sovelluksissa, jotka vaativat hermeettistä tiivistystä tai joissa kerrosmateriaalit ovat kemiallisesti yhteensopimattomia, käytetään liimalla vuorattua lämpökutistusta tai sidekerroksen koekstruusiota.

Ovatko kaikki kutisteputket biosopivia lääketieteelliseen käyttöön?

Ei ISO 10993 testaus – joka kattaa sytotoksisuuden, herkistymisen ja hemoyhteensopivuuden – vaaditaan kaikilta potilaskontakteihin joutuneilta materiaaleilta. FEP:llä, PTFE:llä ja tietyillä Pebax®- ja polyolefiinilaaduilla on vakiintuneet bioyhteensopivuusprofiilit, mutta FDA- tai CE-merkintäelimille toimittamista varten vaaditaan eräkohtainen dokumentaatio.

Kuinka ohuita lämpökutisteputkien seinät voivat olla tarkkuuslääketieteellisissä sovelluksissa?

Ultraohut PET-kutisteputket, joiden seinämän paksuus on 2,5 mm 0,0005" (12,7 µm) on saavutettavissa tarkkoihin katetrityöhön, jossa lisätyn OD:n minimoiminen on kriittistä – erityisesti hermovaskulaarisissa katereissa, joiden työhalkaisija on alle 3 French, joissa jokainen lisätty seinämän paksuus mikroni vaikuttaa suoraan laitteen jäljitettävyyteen aivoverenkierron anatomian kautta.
